Une nouvelle version du Firmware différencie davantage le détecteur de gaz IR GD10P

24/11/2021

​​​​​​​​​

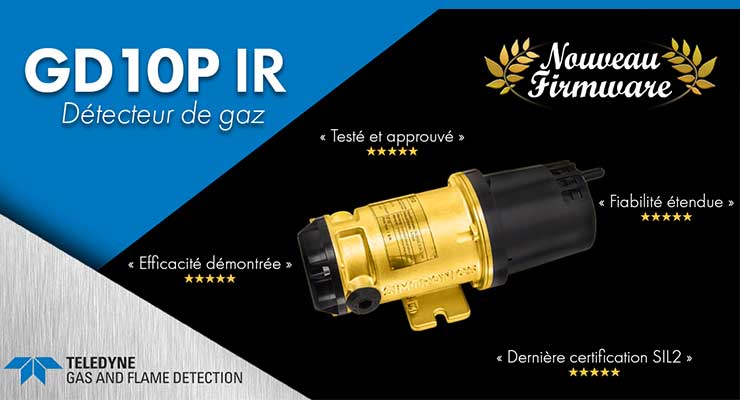

Infrared Gas Detector GD10P visual


Teledyne Gas & Flame Detection améliore les performances du détecteur de gaz infrarouge GD10P avec une mise à jour complète du Firmware qui lui permet désormais d’être utilisé dans des applications exigeant le niveau certification SIL2 en mode “High Demand”. Cette étape, qui s’inscrit dans l’amélioration continue de ses produits, s’appuie sur plus de 30 années d’utilisation du GD10P sur le terrain dans les environnements industriels les plus difficiles et justifie d’autant plus la garantie, la plus longue sur le marché, accordée en comparaison aux détecteurs de gaz infrarouges ordinaires.



Sécurité fonctionnelle

La nouvelle version du Firmware du GD10P est conforme aux normes de sécurité fonctionnelle les plus strictes. Certifié SIL 2/ SC3 selon la norme IEC 61508 ed.2 route 1S : exigences pour l’évitement (prévention) et exigences pour le contrôle des défauts systématiques ainsi que la route 1H, qui est basée sur les concepts de tolérance aux défauts matériels et taux de défaillances non dangereuses (SFF).



On parle de “High demand mode” lorsque la fréquence des demandes d’exploitation d’un système lié à la sécurité est supérieure à une par an.



Alors que la plupart des applications de sécurité dans le secteur industriel ne nécessitent que des solutions en “Low demand mode”, les applications de sécurité critiques en mode “High demand” sont de plus en plus courantes.  Par conséquent, la performance des détecteurs de gaz tels que le GD10P doit être en adéquation avec cette demande et conforme à la toute dernière règlementation SIL2, certification réalisée par un organisme tiers.

​Source infrarouge à semi-conducteur

Ce qui différencie le GD10P d’autres détecteurs de gaz infrarouges (IR), en plus de la nouvelle version du Firmware, c’est sa source à infrarouge à semi-conducteurs. Sur celui-ci, la chambre optique, dotée de deux sources IR indépendantes en silicone (semi-conducteur) est tellement stable et robuste, qu’elle est garantie 15 ans. Il s’agit d’un net avantage du GD10P en comparaison aux garanties standards de 2 ou 3 ans généralement accordées à des détecteurs IR de ce type. Le GD10P dispose également d’optiques chauffées pour éviter la condensation, d’une interface HART, une tolérance aux pannes, une fonction de diagnostique étendu et d’une maintenance réduite grâce à des optiques et miroir au saphir (au lieu du verre traditionnel) résistant aux rayures.


Alors que 2 à 3 mesures par seconde sont la norme pour de nombreux détecteurs IR, le GD10P peut effectuer 50 mesures par seconde. Plus d’échantillonnage signifie moins de fausses alarmes, une plus grande précision, un temps de réponse plus rapide, et, par conséquent, des coûts opérationnels réduits. D’autres réductions de coûts sont possibles car le GD10P ne nécessite pas d’étalonnage. En revanche, les détecteurs de gaz IR classiques doivent être étalonnés deux fois par an.


Grâce à ses doubles sources à semi-conducteurs, le GD10P, qui trouve son origine dans l’industrie pétrolière et gazière, est idéal pour une utilisation dans des environnements extrêmement chauds, froids, ou humides. A l ‘inverse des autres détecteurs traditionnels qui subissent les effets négatifs des facteurs environnementaux tels que les vibrations, le débit, la chaleur et la poussière, ce qui signifie que leur filtre / interface en plastique peut fondre ou se boucher. Parmi les autres avantages notables du GD10P par rapport aux détecteurs de gaz traditionnels, citons une durée de vie calculée de 60 ans (contre cinq ans) et une réponse de T90 = 1 seconde pour le méthane (contre <8 ou 9 secondes)


​Eprouvé sur le terrain

Parmi les très nombreuses applications où le GD10P a fait ses preuves, l’une d’elle mérite d’être citée : la détection d’éthylène dans l’air de circulation à bord de grandes machines industrielles. La plupart des applications de ce type exigent désormais une détection de gaz de niveau SIL2 en mode « High demand » et le GD10P offre cette fonctionnalité sans redondances matérielles. Cette application particulière exige une grande précision qui, autrement, nécessiterait des mesures spécifiques de surveillance au-delà des seuls dispositifs de sécurité. Cependant, le GD10P répond à la précision demandée, ce qui permet au client de réaliser des économies sur les coûts d’investissement en équipement, chaque machine nécessitant plusieurs points de détection.


Un autre exemple courant de l’aptitude du GD10P est la détection du propane dans les postes de soudure industrielle. Après une expérience peu satisfaisante avec des détecteurs catalytiques, le GD10P s’avère idéal dans ces conditions poussiéreuses grâce à l’auto-réglage du détecteur. En outre, la grande chambre optique permet d’envoyer deux niveaux d’avertissement différents qui indiquent la nécessité d’un nettoyage et évitent la nécessité d’un entretien en temps réel.

​​

Un autre exemple des avantages du GD10P est son application impliquant la détection éthanol lors de contrôle du stockage d’essence de parfum. L’objectif était d’éviter la perte d’essence de parfum coûteuse diluée dans de l’éthanol, peut-être en raison d’une fuite de réservoir, et d’éviter l’augmentation de la concentration d’éthanol dans une zone confinée. Le GD10P, en raison de sa sélectivité du gaz cible (filtre optique à bande étroite) et de son très faible temps de réponse, était la solution optimale. Les détecteurs sont en service depuis quatre ans.

​Faible coût de possession

Ces exemples, et bien d’autres, s’appuient sur une vaste base mondiale installée de plus de 100 000 détecteurs de gaz IR GD10P, dont beaucoup fonctionnent dans des conditions difficiles. Le coût de possession réduit est un autre avantage, car un seul détecteur est nécessaire par système, au lieu de plusieurs avec une approbation SIL2 en mode faible demande.


Notamment, la mise à jour du micrologiciel aligne le GD10P de Teledyne sur les exigences des dernières avancées en matière de certification par des tiers, augmentant la confiance dans les ensembles de fonctionnalités traditionnelles de la plate-forme. Associé à une innovation profonde basée sur des données réelles issues d’une utilisation éprouvée sur le terrain depuis plusieurs décennies, le GD10P connait peu de limites, quels que soient la taille, l’environnement ou l’emplacement de l’application.​
