Dans de nombreux sites industriels (plateformes pétrolières, usines chimiques, transport du gaz naturel ou centrales d'énergie) les gaz invisibles constituent un risque permanent. Un mauvais choix technologique ou une installation mal calibrée peuvent entraîner des conséquences graves pour la sécurité, l'environnement ou la conformité réglementaire. Parmi les solutions à disposition, la technologie dite NDIR (« Non Dispersive Infrared » ou infrarouge non dispersif) s'impose comme une solution fiable, robuste et éprouvée pour la mesure de certains gaz clés. Cet article s'adresse aux professionnels qui souhaitent s'informer sur le capteur NDIR, comprendre son fonctionnement, ses avantages, ses limites et les contextes dans lesquels il est pertinent, en s'appuyant notamment sur les solutions proposées par Teledyne Gas & Flame Detection.
Qu'est-ce qu'un capteur NDIR et comment fonctionne-t-il ?
Le terme « capteur NDIR » désigne un dispositif basé sur le principe de l'absorption de rayonnement infrarouge par une molécule de gaz à une longueur d'onde caractéristique. Autrement dit, on envoie une lumière infrarouge à travers un échantillon de gaz, puis on mesure l'intensité de lumière qui atteint le détecteur : plus la concentration du gaz cible est élevée, plus l'absorption est importante, et donc moins de lumière dépasse. Cette relation suit la loi de Lambert-Beer.
- Le capteur NDIR se compose typiquement de plusieurs éléments :
- une source infrarouge à large bande (lampe, LED IR ou micro-émetteur MEMS) ;
- une cellule de passage pour le gaz, ou l'air ambiant de travail ;
- un filtre optique (ou un module de détection multiple) qui ne laisse passer que la longueur d'onde d'absorption du gaz cible ;
- un capteur infrarouge qui mesure l'intensité transmise.
Parmi les grandes forces de la technologie NDIR, on retrouve :
- Une bonne stabilité dans le temps (pas de réactifs chimiques qui s'usent) ;
- La possibilité de mesurer à très faible concentration (ppm ou % LIE ) selon l'architecture ;
- Un temps de réponse extrêmement réduit permettant la mise en œuvre des mesures de sécurité immédiate.
- Aucune sensibilité aux environnements sans oxygène, ce qui la rend adaptée à certaines applications pour lesquels la technologie catalytique ne convient pas.
Cependant, ce procédé a aussi ses contraintes : longueurs d'ondes spécifiques à chaque gaz (donc pas toujours « multi-gaz » universel),. Ces points doivent être pris en compte lors du choix de votre détecteur ou d'un système utilisant un capteur NDIR.
Les atouts, les applications et les produits de Teledyne Gas & Flame Detection
Atouts techniques du capteur NDIR
Un capteur NDIR, bien dimensionné pour un usage professionnel, présente plusieurs avantages distincts :
- Une haute précision pour des gaz non facilement détectables autrement (ex. gaz réfrigérants, gaz inertes dans certains milieux) ;
- Une durabilité accrue, car il n'y a pas ou peu de pièces consommables (contrairement aux capteurs électrochimiques) ;
- Une adaptation industrielle, avec des modèles certifiés ATEX/IECEx ou adaptés à des zones dangereuses (le cas des installations proposées par Teledyne Gas & Flame Detection) ;
- Une intégration dans une architecture globale de sécurité, avec interface de communication, modules de supervision, maintenance.
Les applications professionnelles typiques : - Sur un site « pétrole & gaz », pour mesurer la présence de méthane ou d'hydrocarbures où les capteurs catalytiques ont des limites (fréquence de maintenance, ambiance corrosive, ) ;
- Dans le secteur de l'énergie (Gaz naturel ou biométhane…) ou dans des unités de traitement où la surveillance du CO₂ ou des hydrocarbures légers est critique ;
- Au sein d'installations de traitement de l'eau ou de la gestion de déchets où certains gaz nécessitent une détection fiable et continue.
Cas concret chez Teledyne Gas & Flame Detection

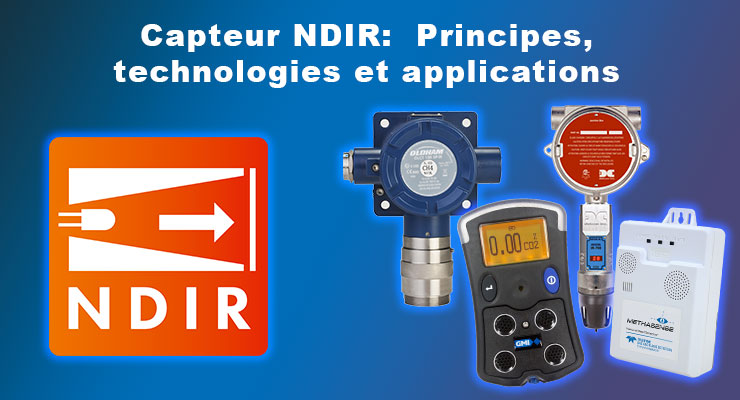

La gamme OLCT100 lancée par Teledyne Gas & Flame Detection couvre la détection des gaz combustibles par technologie NDIR pour les applications fixes.
Ce type de dispositif montre comment la technologie NDIR peut être déployée dans un contexte industriel sévère. Ainsi, en choisissant un capteur NDIR issu de cette gamme, vous bénéficiez d'un équipement « clé en main », adapté aux contraintes d'installation et aux exigences de sécurité industrielle.
Bonnes pratiques d'intégration et de maintenance
Pour tirer pleinement parti d'un capteur NDIR dans un détecteur ou système complet, vous devez :
- Identifier le gaz à détecter (méthane, CO₂, hydrocarbures…) et s'assurer de la compatibilité optique ;
- Évaluer l'environnement : poussières, brouillards, fumées, humidité peuvent affecter le signal IR et provoquer des faux ou dérives ;
- Mettre en place un programme maintenance et calibration recommandé par le fabricant, notamment pour nettoyer optiques et vérifier l'étalonnage ;
- Assurer la supervision et l'interface : connectivité (4-20 mA, HART, Modbus…), alertes, logs, chaîne de maintenance.
Le choix d'un fournisseur comme Teledyne Gas & Flame Detection vous garantit que ces éléments sont pensés dans la gamme produit, mais l'installation et l'exploitation restent des responsabilités qu'il convient de maîtriser.
Le capteur NDIR s'impose aujourd'hui comme une technologie incontournable dans les systèmes de détection de gaz industriels, grâce à sa précision, sa robustesse et son adaptabilité à des contextes sévères. Toutefois, comme toute technologie, sa performance dépend de l'intégration, de la calibration et de la maintenance. Pour les professionnels qui veulent s'équiper avec une solution fiable, la gamme NDIR de Teledyne Gas & Flame Detection constitue un choix solide.
Consultez nos produits pour découvrir les détecteurs équipés de capteurs NDIR adaptés à vos besoins industriels.
